전력설비 모니터링 사업

자연과 고객이 함께 만족할 수 있는 환경을 추구합니다.

전력설비 진단, 모니터링 시스템 공급

안정적인 전력공급을 위해 전력설비 진단이 중요시 되고 있고, 이를 위해 주요 전력설비들의
초기 고장 검출을 통한 예방진단 기술을 필요로 하고 있습니다.
주요 전력 설비의 상태를 모니터링, 진단을 실시간으로 하여, 관리 부주의나 돌발 고장을 사전에 예방할
수 있는 변압기 유중가스 분석 시스템 / GIS, 변압기 PD 모니터링 시스템 / 케이블 PD 모니터링 시스템 /
발전기 상태 진단 시스템 등의 다양한 모니터링 시스템을 공급합니다.

취급 제품

  • 변압기 유중가스
    분석 시스템

    상시 운전중인 변압기의 상태를 절연유 속에
    생성된 가연성 가스값을 측정. 분석함으로써
    변압기 상태 진단 및 고장원인을 진단하여 변압기
    예상 수명을 증대시키고, 사고 예방과 계획
    정비가 가능함

    카탈로그 다운로드
  • 변압기 PD
    모니터링 시스템

    UHF 센서기술을 통해 변압기 내부의 부분방전,
    부싱의 절연파괴 등을 사전 감지하여 변압기 수명
    관리가 가능하도록 하는 시스템으로, 변압기 내부
    에서 발생하는 미세한 PD신호를 탐지해내어,
    변압기 내부의 고장과 관련 미세한 변화를 조기
    발견하여 안정적 운영을 지원함

    카탈로그 다운로드
  • 케이블 PD
    모니터링 시스템

    전력 케이블내 부분 방전을 측정하여 케이블 절연
    상태를 판정하고, 정확한 Fault 지점을 검측해서
    유지 정비 비용을 최소화 할 수 있음

    활선 상태에서 간단한 진단으로 정확한 결과
    Report 생성

    카탈로그 다운로드

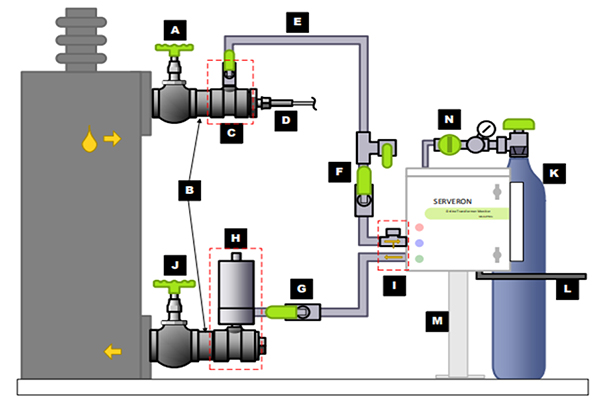

유중가스 분석 시스템 구성도

  • A변압기 밸브
  • B2”NPT Nipple
  • COil suppply valve Assy
  • D온도, 습도센서
  • ESS Tubing
  • FManual sample valve
  • GHOil return Assy
  • IIn-line Oil Filter
  • J변압기 밸브
  • KHelium Gas
  • L120/230 VAC, 6A/3A
  • MMounting Stand
  • NHelium 레귤레이터

기능설명

  • 8종 가스 분석.(H₂, O₂, CO, CO₂, CH₄, C₂H₄, C₂H₆, C₂H₂, 수분)
  • 분석 데이터가 Duval Triangle, Rogers Ratios 진단 프로그램과 연동
  • Calibration 기능이 있어 기기의 정확도를 상시 확인할 수 있음
  • 유중가스 분석기는 NEMA 4X / IP66으로 견고하게 설계됨
  • 기기이상 및 데이터 알람 신호를 접점으로 내보낼 수 있음
  • 다양한 통신방식으로 분석 데이터를 사용자에게 전송할 수 있음(RS-232. RS-485, Ethernet, Fiber Optic)

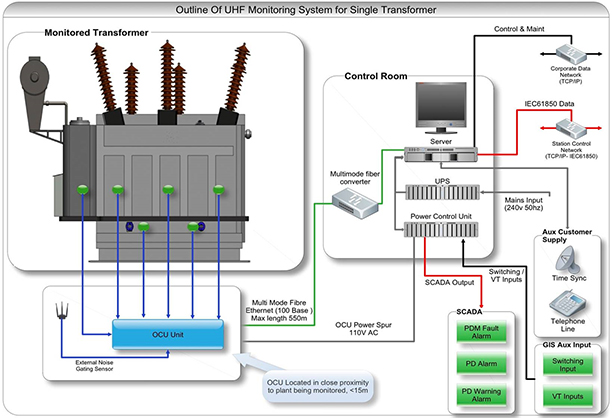

변압기 PD 모니터링 시스템 구성도

기능설명

  • 축적된 PD 패턴 데이터 베이스에 의한 정확한 PD신호와 Noise 판별 가능
  • PD 탐측지점 자동 Calculation으로 고장지점 탐측 가능
  • 초기 결합상태 조기판정 가능
  • 접촉부 불량, 리드선 탄화, 기타 절연체 문제 및 변압기 내부 열화 상태 진단 가능
  • Touch Screen 방식의 간단한 사용자 Interface

케이블 부분방전 모니터링 시스템 구성도

기능설명

  • 케이블의 초기 결함에서 발생하는 PD 신호를 정확하게 진단. (비계획 정비비용 절감)
  • 정기적인 점검을 통해 고장상태 심각도 추세파악 가능
  • Time Domain Reflectometry (TDR)원리에 의한 정확한 PD발생지점 탐지
  • TEV(Transient Earth Voltage)센서를 이용한 케이블 외부 방전(코로나, 표면방전) 판별
  • 분석 및 레포트 기능을 바탕으로 정비보수관련 결정이 가능

구성품

  • PD analysis system
    (installed in Laptop)

  • Transponder

  • Accessories kit
